データベース

GRAPHY は患者情報・スタディ情報・シリーズ情報・画像情報を Apache Derby の組み込みデータベースに管理します。 外部のデータベースサーバーは不要で、GRAPHY を起動するだけで自動的にデータベースが作成されます。

データベースの構成

テーブル一覧

テーブル名	内容
PATIENT	患者情報（患者 ID、氏名、生年月日、性別）
STUDY	スタディ情報（スタディ日付、UID、説明、モダリティ）
SERIES	シリーズ情報（シリーズ番号、UID、モダリティ、画像枚数）
IMAGE	インスタンス情報（SOP UID、ファイルパス）
SERVERS	通信先 DICOM サーバー情報（AE Title、ホスト、ポート）
ROI	ROI（関心領域）情報とマスクデータ

DICOM 階層構造

PATIENT（患者）
  └─ STUDY（スタディ）
       └─ SERIES（シリーズ）
            └─ IMAGE（インスタンス）

---

データベースの場所

デフォルトの保存場所は以下のとおりです：

WindowsLinux / macOS

C:\Users\{ユーザー名}\.graphy\db\

~/.graphy/db/

保存場所は環境設定の LocalDBLocation で変更できます。

---

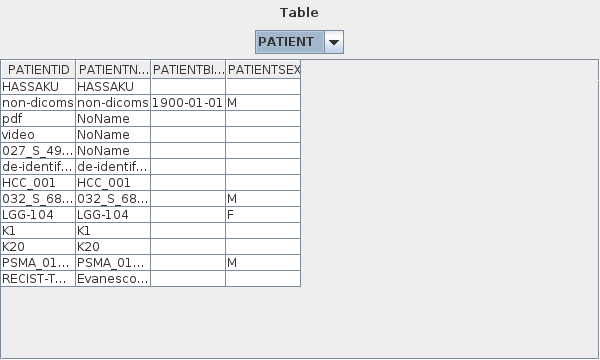

Database Browser

データベースの内容を直接参照するためのデバッグツールです。

起動方法

メインメニュー → ツール → Database Browser

使い方

1. テーブルのプルダウンから参照したいテーブルを選択する（PATIENT / STUDY / SERIES / IMAGE / SERVERS / ROI）
2. SQL 文を入力して Execute ボタンをクリックする
3. 結果が下部のテーブルに表示される

直接編集について

Database Browser はデバッグ・確認用途のツールです。 データを直接編集・削除した場合、GRAPHY の動作に影響が出る可能性があります。 通常の操作はメインスクリーンから行ってください。

---

DICOM サーバー情報の管理

外部の DICOM サーバー（モダリティ、PACS など）への接続情報は SERVERS テーブルで管理します。

登録方法

メインスクリーンの Query/Retrieve パネルからサーバーを登録します。

設定項目

項目	説明
AE Title	DICOM AE タイトル（例: GRAPHY）
Host	ホスト名または IP アドレス
Port	DICOM ポート番号（デフォルト: 11112）

---

データベースのバックアップ

データベースディレクトリごとコピーすることでバックアップできます。

cp -r ~/.graphy/db/ ~/backup/graphy_db_$(date +%Y%m%d)/

GRAPHY を終了した状態でバックアップしてください

GRAPHY 起動中にデータベースディレクトリをコピーすると、データが不完全になる場合があります。
