MPR ウィンドウ¶

MPR（Multi-Planar Reconstruction）ウィンドウは、DICOM ボリュームを Axial（横断面）・Sagittal（矢状断面）・Coronal（冠状断面） の 3 方向で同時表示します。クロスヘアを動かすと 3 断面が連動してスクロールされます。

MPR ウィンドウ全体

必要な画像データ

MPR は 3D ボリュームデータ（複数スライスの DICOM シリーズ）が必要です。単一スライスのシリーズでは機能しません。

起動方法¶

メインスクリーンでシリーズを右クリック → MPR を開く
2D ビューワのメニュー → MPR

起動時に「Loading...」プログレスダイアログが表示され、3 断面が再構成されます。

画面構成¶

┌──────────────┬──────────────┐
│    Axial      │   Sagittal   │
│  （横断面）   │  （矢状断面）│
├──────────────┼──────────────┤
│   Coronal     │              │
│  （冠状断面） │    (空欄)    │
└──────────────┴──────────────┘

各断面ビューポートには以下が表示されます：

断面名のラベル（Axial / Sagittal / Coronal）
クロスヘア（他断面への交点）
スライス位置の目盛り

クロスヘア操作¶

操作	動作
いずれかの断面でクリック	クリック位置でクロスヘアを移動（3 断面が連動）
マウスホイール	選択断面のスライスをスクロール
右ドラッグ	WW/WL 調整
中ドラッグ / 左ドラッグ（パンモード）	画像を平行移動

クロスヘア連動

画像方向の自動判定¶

DICOM タグ (Image Orientation (Patient), Image Position (Patient)) を読み取り、ボリュームがどの方向向きであるかを自動判定します。

対応している元の画像断面：

ベース断面	説明
Axial（横断面）	頭尾方向スキャン（通常の CT/MRI）
Sagittal（矢状断面）	左右方向スキャン
Coronal（冠状断面）	前後方向スキャン

WW/WL 調整¶

各断面ビューポートで個別に WW/WL を調整できます。

右ドラッグ：水平 → WW、垂直 → WL
1 つの断面で調整すると、3 断面すべてに同期適用されます

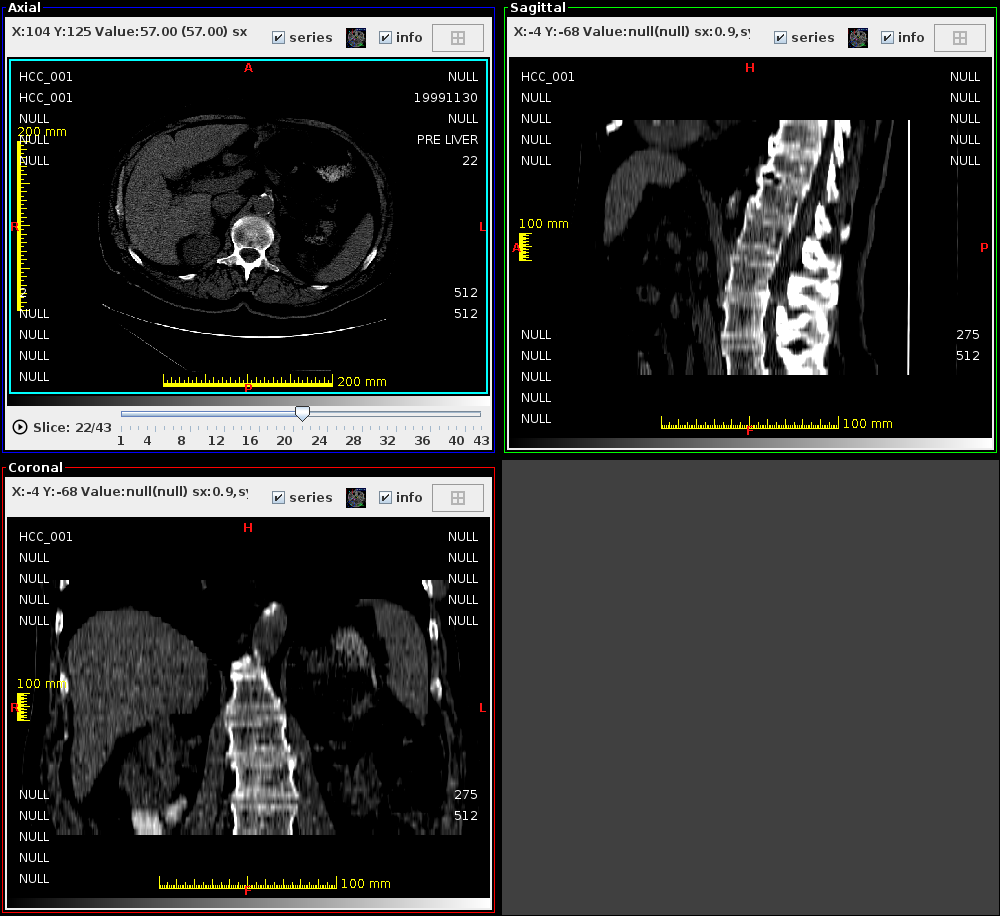

ガントリチルト補正¶

MPR ウィンドウはガントリチルトを自動補正してから再構成します。 CT のガントリチルトデータが DICOM タグに含まれている場合、自動的に適用されます。

ガントリチルト補正

パフォーマンスに関する注意事項¶

スライス枚数が多いシリーズ（500 枚以上）では起動に時間がかかります
高解像度ボリューム（512 × 512 × 500 以上）ではメモリ消費が増大します
必要に応じて環境設定でヒープメモリを増やしてください
